NB遠傳水表接線安裝施工方案講解

小狼 ? 行業百科 ? 2023-06-20 22:50:40 ?

一、方案現場情況介紹：

根據項目CAD圖紙，該項目一共有三層(四、五、六層)，其中第四層有92間、第五層有94間、第六層有96間，總計需水、電表各282只。每層樓的水表安裝在每個房間，電表統一安裝在總表箱內。

二、NB遠傳水表施工流程：

NB遠傳水表安裝在每個房間，每只水表的通訊接口連接到通訊總線上(參考三2水表通訊線的排布)，每層樓拉兩根通訊總線(詳見CAD圖紙)。在每層的弱電間安裝數據管理箱(參考四準備事項說明)，水、電通訊總線引入到第層弱電間的數據管理箱。



NB遠傳水表接線安裝施工方案講解



三、NB遠傳水表的接線方法：

(1)水表采用M-BUS的通訊方式，采用兩芯總線并聯的方式進行連接(布線使用四芯線，使用其中兩芯，另兩芯備用);

(2)將顏色相同的通訊線連接在一起，最后匯總為一根線，四芯線應用適當尺寸的穿線管進行保護;

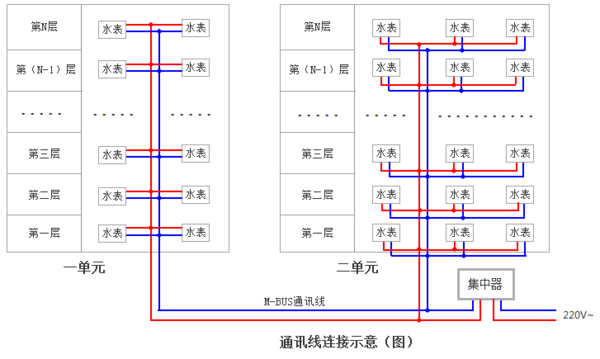

(3)在每一單元管道并內部，由上至下布根M-BUS數據總線(帶屏蔽層的4芯線)，每單元的M-BUS數據總線相互并列的連接在一起;每單元的數據總線分別通過M-BUS接口與各臺超聲波水表相連接實現通訊，組成一個閉合的M-BUS網絡(luò )。

四、NB遠傳水表安裝前的注意事項：

(1)每個弱電間預留1個以太網網絡(luò )接口;每個弱電間預留1個220V三腳電源插口;

(2)在每個弱電間墻上離地約1.5米的地方預留好數據管理箱的空間(數據管理箱的尺寸為446*331*103mm)需在墻上打好四個固定螺母的孔(397*284mm);

(3)將所有通訊總線引到數據管理箱，并在每一根總線上標注對應的樓層信息;

(4)每一個表計的表號以及對應的房間號整理成Excl表格發送給我公司的技術部門。(同時也方便現場施工人員對于遠傳數據線的排查操作);

(5)最后施工人員只需要把通訊總線到數據管理箱，不需要接線;通訊總線的連接和數據管理箱的調試由產品供貨方安排技術人員調試。
